Dachelemente - sichtbare Befestigung

FischerFIREPROOF MW^® D

nicht brennbares Sandwichelement mit Mineralwollkern (MIWO)
montagefertig geliefert
für Bauvorhaben mit hohen Anforderungen an den Brandschutz
maximale Elementlänge 18 m

Produktmuster anfordern

Brandverhalten

A2-s1,d0 gem. EN 13501-1:2018 - nicht brennbar

Kerndicke

von 60 - 240 mm

Maximale Elementlänge

18 m

Wämredurchgangskoeffizient

gem. EN 14509:2013

Dachelement mit sichtbarer Befestigung

FischerFIREPROOF MW® D

Selbsttragende Sandwichelemente mit nichtbrennbarem Mineralwollkern (MiWo) für den Industrieleichtbau nach DIN EN 14509: 2013 mit sichtbarer Befestigung.

Nachdem Sie sich für unsere MIWO-Elemente FischerFIREPROOF MW® zur Gestaltung Ihrer Gebäudehülle entschieden haben, möchten wir Ihnen nun unser passendes Sandwichelement FischerFIREPROOF MW® D für das Dach vorstellen. Diese Elemente erfüllen ebenfalls die hohen Brandschutzanforderungen und eignen sich daher ideal für Bauprojekte mit spezifischen Anforderungen. Die Mineralfasersandwichelemente FischerFIREPROOF MW® D bestehen aus einem robusten, nicht brennbaren Mineralfaserkern und zwei Deckschichten aus oberflächenbeschichtetem Stahl. Dadurch bieten sie zuverlässigen Schutz für Gebäude und Personen.

Intensiver Forschung

Highlights

Dank unseres jahrzehntelangen Know-hows, präziser Ingenieurarbeit und enger Zusammenarbeit mit der RWTH Aachen bieten wir mit unseren eigens entwickelten Produktmerkmalen herausragende technologische Werte und damit eine erstklassige Produktleistung. Unterschiedliche Dichtungs- und Fugenvarianten wurden speziell entwickelt, um diversen Anforderungen von Bauprojekten gerecht zu werden und individuelle Kundenwünsche in Bezug auf Effizienz und Nachhaltigkeit zu erfüllen.

Ein sicheres Handling unserer Produkte

Handling

Die FischerFIREPROOF MW® Sandwichelemente werden als Standart mit Außenschale (A-Seite) nach oben verpackt (Verpackungstyp A/A). Die Sandwischelemente in den Dicken D100 und D120 werden immer verschachtelt verpackt. (Verpackungstyp A/B). Für die Montage der FischerFIREPROOF MW® Sandwichelemente empfehlen wir daher die Montage mit Saugnapftraversen (VIAVAC, Wirth oder Aero Lift ). Beim Be- und Entladen ist darauf zu achten, dass die Sandwichelemente nicht überlastet werden. Daher empfiehlt sich bei langen Elementen der Einsatz von Traversen.

Der Witterungsschutz der Sandwich-Elemente während der Lagerungs-und Bauphase ist zu gewährleisten um spätere Mängel auszuschließen. Stirn- und Längsfugen sind während der Montage gegen Witterung zu schützen.

Oberste Priorität

Brandschutz

Seit den 1960er Jahren haben sich Sandwich-Elemente als Standardbauweise im Industrie- und Gewerbebau etabliert. Seit den 1990er Jahren werden vor allem Sandwich-Elemente mit Mineralwollkern aufgrund ihrer Brandschutzeigenschaften immer beliebter. Die Muster-Industriebau-Richtlinie (MIndBauRL) regelt den Brandschutz von Industriebauten, einschließlich Feuerwiderstandsfähigkeit, Brandverhalten von Baustoffen, Größe des Brandabschnitts, Anordnung der Rettungswege und wirksame Löscharbeiten. Industriebauten, die dieser Richtlinie entsprechen, erfüllen die Schutzziele der Musterbauordnung (MBO). Dies erleichtert Bauherren, Entwurfsverfassern und Fachplanern die Planung und den Behörden die Beurteilung und Genehmigung von Industriebauten, da Erleichterungen oder Abweichungen von den geltenden Brandschutzvor- schriften nicht für jeden Einzelfall nachgewiesen werden müssen.

Branddächer und angrenzende Dachbauteile

Die Industriebau-Richtlinie ist eine Verordnung, die den Brandschutz von Gebäuden regelt, die häufig mit Sandwich-Elementen errichtet werden. Einige Bestimmungen dieser Richtlinie sind identisch mit denen der Musterbauordnung (MBO) und Landesbauordnung (LBO). Das Hauptziel dieser Richtlinie ist es, Mindestanforderungen an den Brandschutz von Industriebauten festzulegen.

Ein spezifischer Abschnitt der MIndBauRL, nämlich 5.10.3, legt fest, dass geeignete Maßnahmen ergriffen werden müssen, um eine Brandübertragung auf andere Brandabschnitte und Brandbekämpfungsabschnitte zu verhindern. Dazu gehören beispielsweise vorstehende Teile der Brandbekämpfungsabschnitte oder nichtbrennbare Außenwandabschnitte. Es wird auch erwähnt, dass nur Mineralwoll-Sandwich-Elemente diese Anforderungen erfüllen können.

Insgesamt ist die Industriebau-Richtlinie ein wichtiger Bestandteil für die Sicherheit von Industriebauten und trägt dazu bei, dass diese den geltenden Brandschutzvorschriften entsprechen.

Das FischerFIREPROOF MW® D Dachelement ist zusätzlich von außen widerstandsfähig gegen Flugfeuer und strahlende Wärme nach DIN 4102, Teil 7. FischerFIREPROOF MW® D Elemente entsprechen somit den Kriterien der „harten Bedachung“ gemäß Prämienrichtlinien des Verbandes der Sachversicherer.

Nach DIN EN 13501-5 erfüllen unsere FischerFIREPROOF MW® D Elemente die Klasse BROOF (t1)

Diese Anforderungen der Sandwich-Bauweise erfüllen unsere FischerTHERM® D in Kombination mit unserem FischerFIREPROOF MW® D. Die Elementfugen sind baugleich und lassen sich ohne weitere Maßnahme z. B. Adapter montieren.

Somit ist sichergestellt, dass Sie eine farbchargengleiche Fassade erhalten.

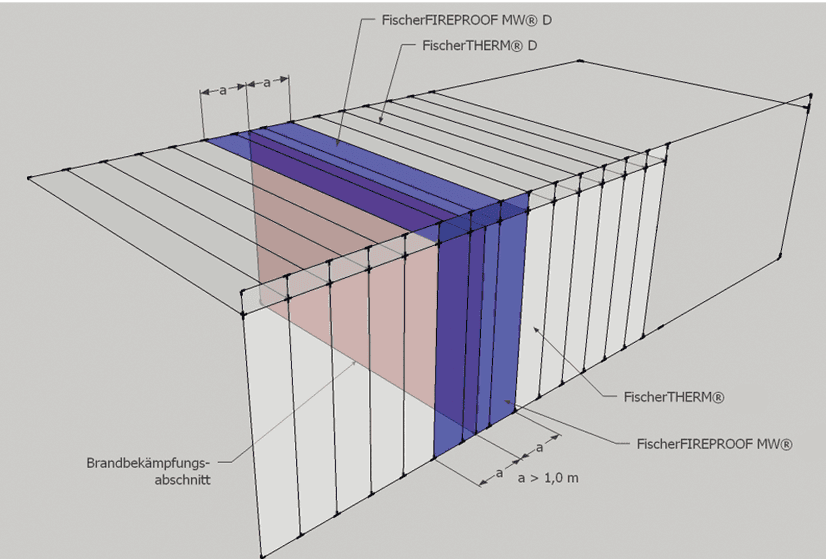

Dachausführung im Anschluss an feuerbeständige Außenwände:

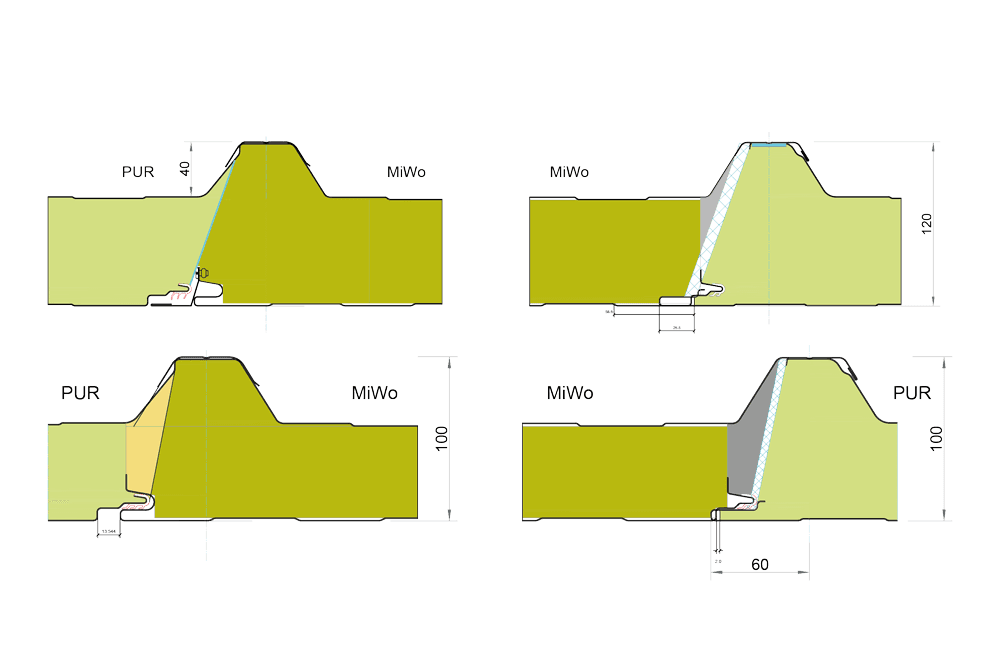

Kombinationsmöglichkeit MIWO mit PIR

Die Kombinationsmöglichkeit bei Brandbekämpfungsabschnitten unseres FischerFIREPROOF MW® und Fischer-THERM® erfordert einen Adapter und ein zusätzliches Dichtband. Weitere Details finden Sie auf unseren Websites.

Bitte verwenden Sie für eine Bestellung das aktuelle Bestellformular im Downloadbereich unserer Website.

Fugenvarianten

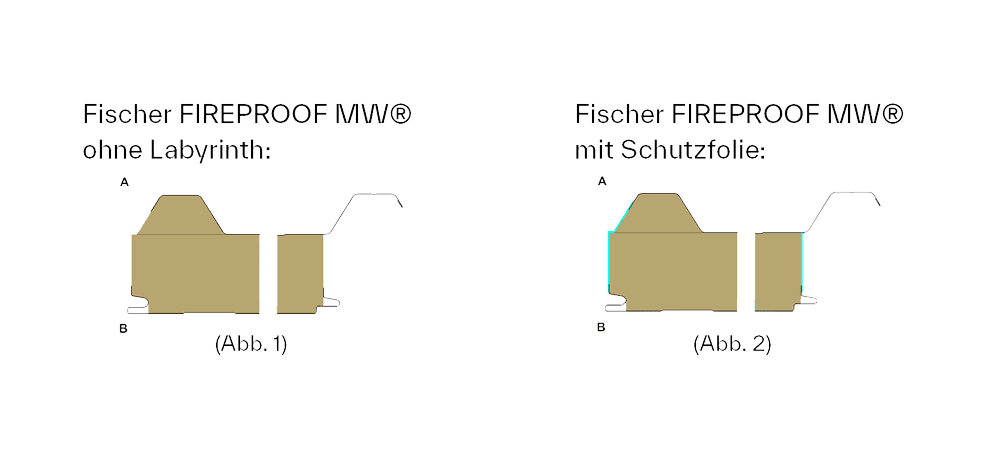

Standardelemente werden in der Längsfuge ohne Labyrinth (Abb. 1) hergestellt. Auf Kundenwunsch kann optional eine zusätzliche Montageschutzfolie (Abb. 2) zwischen der Außen- und Innenschale angebracht werden. Diese dient als Wetter und Montageschutz während der Bauphase.

Dichtungsvarianten

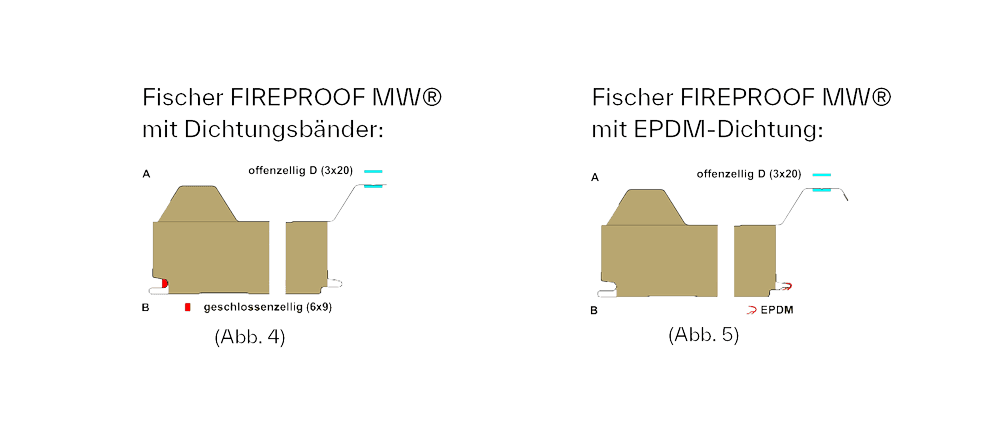

Standardelemente werden in der Längsfuge mit werkseitigen Dichtbändern auf der A und B Seite (Abb. 4) versehen. Die klimatischen Bedingungen im Gebäudeinneren bei beheiztem Gebäude sind hierfür maßgebend. Grundsätzlich ist auf eine dampfdichte Verlegung der Paneele zu achten.

Die thermischen Eigenschaften der Wandelemente können durch die optionale verbaute EPDM-Dichtung (Abb. 5) auf der Innenseite (B Seite) noch weiter verbessert werden. Die EPDM Energy Saver Dichtung ermöglicht eine zusätzliche Energieeinsparungen von bis zu 10 Prozent.

FischerFIREPROOF MW® D LITE

Der Lite-Kern (FFL01) bietet Fassadenelementen eine deutlich höhere Dämmleistung als herkömmliche Produkte.

Produktionslänge 2,0 - 18,0 m
Kurzlängen 0,5 - 2,0 m
Maximales Paketgewicht 3,5t
Pakethöhe 1,2 m

FischerFIREPROOF MW® D - LITE

Kernmaterial

Kern
Lite

Oberflächenausführung

Seite A
Seite B
D
L, E

Bleckdicke [mm]

Seite A
Seite B
0,6
0,5

Baubreite

Standard
1.000

Technische Eigenschaften

Eigenschaft

Elementdicke (mm) (D)
Kerndicke mm (d)
Gewicht (0,60/0,50) (kg/m²)
Baustoffklasse des Dämmkerns (EN 13501-1)
Feuerwiderstandsklasse (EN 13501-2)
Wärmedurchgangskoeffizient (W/m²K)
Schalldämmwert (C; Ctr) dB (EN 14509)
Wasserdurchlässigkeit (EN 14509)
Verpackung (Lagen / Paket)
Verpackungstyp A/A = A Seite oben, A/B = verschachtelt

100
60
17,49
A2-s1,d0
NPD
0,650
NPD
NPD
11
A/B

120
80
15,7
A2-s1,d0
NPD
0,499
NPD
NPD
9
A/B

140
100
17,5
A2-s1,d0
NPD
0,406
NPD
NPD
8
A/A

160
120
24,49
A2-s1,d0
NPD
0,342
NPD
NPD
7
A/A

190
150
26,69
A2-s1,d0
NPD
0,276
NPD
NPD
5
A/A

212
172
29,49
A2-s1,d0
NPD
0,242
NPD
NPD
5
A/A

240
200
33,49
A2-s1,d0
NPD
0,209
NPD
NPD
4
A/A

280
240
39,49
A2-s1,d0
NPD
0,175
NPD
NPD
4
A/A

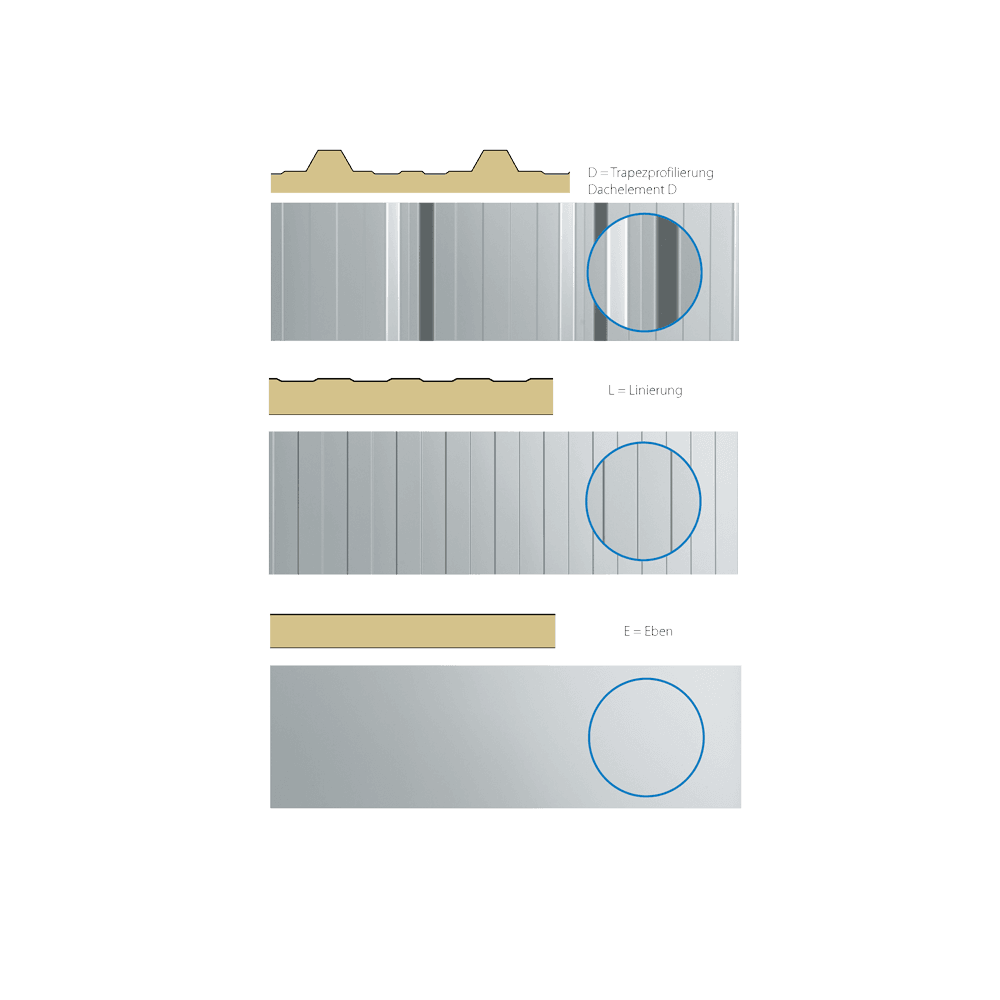

Oberflächenausführungen der Deckschalen

LINIERUNGEN

Fischer Profil bietet eine große Auswahl an Elementtypen für Wände und Dächer, die entweder Standardfugen oder verdeckte Fugen aufweisen. Darüber hinaus stehen verschiedene Oberflächenausführungen (Linierungen und Beschichtungen) zur Verfügung, um so architektonische Projektanforderungen zu erfüllen und Gestaltungsmöglichkeiten zu erweitern.

So können Sie sicher sein, dass alle individuellen Anforderungen Ihres Projekts erfüllt werden.

A-Seite (Außenschale):

Trapezprofilierung D 40/333

B-Seite (Innenschale):

Linierung – L (L 52) Eben – E

Dauerhafter Schutz für die Wandelemente

BESCHICHTUNG

Je nach atmosphärischer Beanspruchung stehen unterschiedliche Beschichtungssysteme zur Auswahl. Sie bestehen zumeist aus einem metallischen Überzug und einer organischen Beschichtung. Hierdurch wird ein hoher Korrosionsschutz, eine beständige Ästhetik und ein breites Spektrum verfügbarer Farbtöne gewährleistet.

Wir bieten eine Vielzahl an Standardbeschichtungen und Beschichtungssystemen an: Colorcoat Prisma®, Colorcoat HPS200 Ultra®, Colorcoat HPS200 Ultra® und Colorcoat Prisma® sind hochleistungsfähige Stahlprodukte, die sich ideal für Industrie- und Gewerbegebäude eignen. Colorcoat HPS200 Ultra® bietet hervorragenden Korrosionsschutz und perfekt geschützte Schnittkanten, während Colorcoat Prisma® dank seiner hochmodernen Dreischicht-Fertigungstechnologie eine optimale UV-Beständigkeit und europäische Spitzenwerte im Korrosionsschutz bietet.

Link zu weiteren Informationen über unsere Beschichtungen: Link

Garantie

Für alle Bestandteile der Gebäudehülle mit Colorcoat Prisma® und Colorcoat HPS200 Ultra®. Confidex® ist das Ergebnis von über 50-jähriger Erfahrung in der Beschichtungstechnologie und der Produktentwicklung. Die Garantie gilt ab dem Zeitpunkt der Produktregistrierung.

Garantien von anderen Herstellern bandbeschichteter Stahlprodukte haben oft eine kürzere Laufzeit, sind undeutlich beschrieben und enthalten viele Ausschlussklauseln. Confidex® hingegen ist klar und deutlich formuliert und garantiert die komplette Instandsetzung, sollte der unwahrscheinliche Fall einer defekten Beschichtung auftreten. Somit bietet die Confidex® Garantie dem Gebäudebesitzer ein Höchstmaß an Sicherheit.

Download - weitere im Downloadbereich

Bitte öffnen Sie diesen Downloadbereich, um sich die Produktunterlagen zu diesem Element herunterladen zu können.

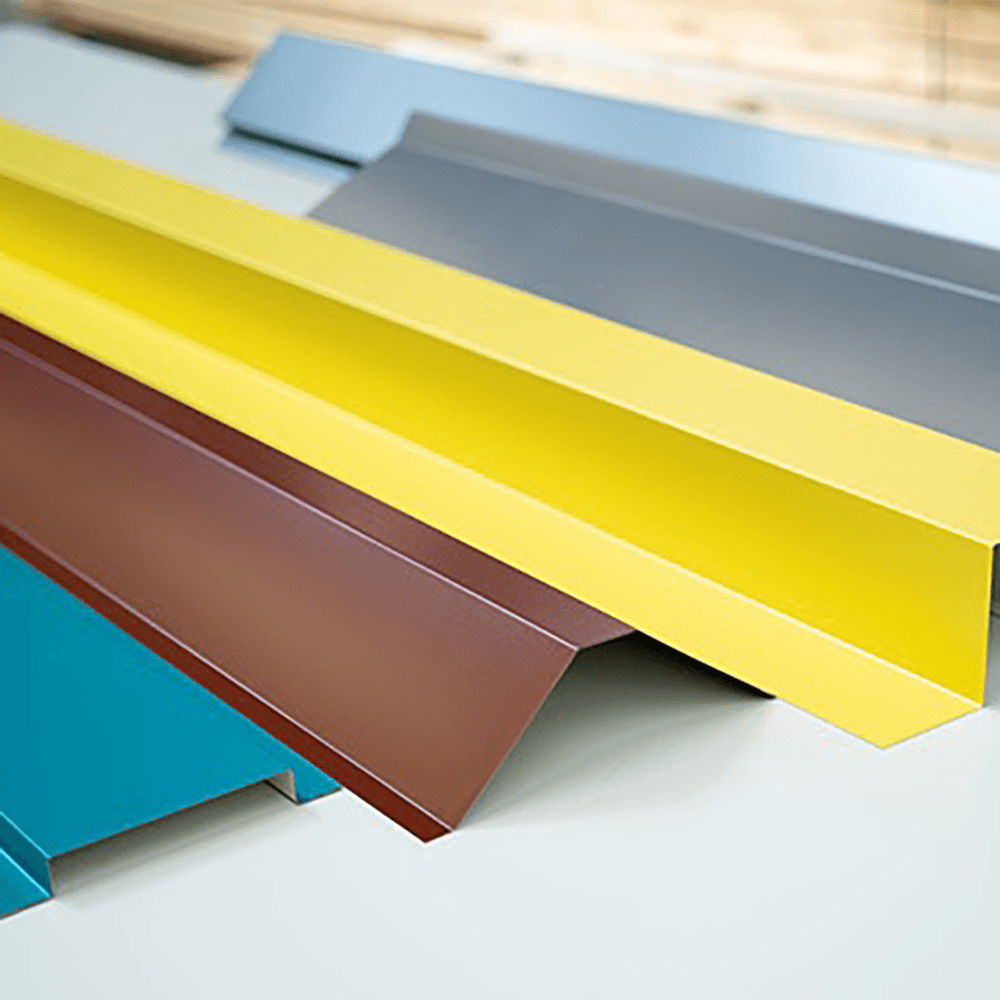

Zubehör

Unser Ziel ist es, Ihnen ein zufriedenstellendes Ergebnis zu ermöglichen. Deshalb bieten wir Ihnen nicht nur hochwertiges Material, sondern auch das passende Zubehör für Ihr Bauprojekt. Vertrauen Sie auf unsere langjährige Erfahrung und lassen Sie sich von unserem professionellen Team beraten.

Die Bestellung von Standard-Kantprofilen ist denkbar einfach: Sie benötigen lediglich die Bestell-Nummer (FI-Nummer) aus unserer Broschüre, ohne jegliche Skizzen. Unsere Standard-Kantprofile zeichnen sich durch ihre gängigen Blechdicken und Zuschnitte aus. Wenn Sie jedoch individuelle Anforderungen haben, fertigen wir gerne Sonder-Kantprofile nach Ihren Wünschen an.

Für die Bestellung von Sonder-Kantprofilen benötigen wir Skizzenblätter, die Sie entweder in unserem Fischer Profil E-Shop per touchbasierter Freihandeingabe oder per Maus erstellen können. Unser E-Shop steht Ihnen 365 Tage im Jahr rund um die Uhr zur Verfügung.

Im Downloadbereich steht ein Link zu unserem Kanteilprofile und Zubehör - Katalog für Sie bereit.
