Wandelemente mit verdeckter Befestigung
FischerFIREPROOF MW®plus
- nicht brennbares Sandwichelement
- Mineralwollkern (MIWO)
- montagefertig geliefert
- für Bauvorhaben mit hohen Anforderungen an den Brandschutz
- maximale Elementlänge 18 m
Brandverhalten
A2-s1,d0 gem. EN 13501-1:2018 - nicht brennbar
Maximale Elementlänge
18 m
Wärmedurch- gangskoeffizient
gem. EN 14509:2013
plus+ Wand-Fuge mit Energy Saver
Die plus+ Fuge in Kombination mit dem optionalen Energy Saver
Verdeckte Befestigung
verdeckte Befestigung durch Plus-Fuge
Verlegung
Vertikale oder horizontale Montage möglich
Nicht brennbare Sandwichelemente mit Mineralwollkern mit verdeckter Befestigung
FischerFIREPROOF MW® plus
Selbsttragende Sandwichelemente mit nichtbrennba-rem Mineralwollkern (MIWO) für den Industrieleichtbau nach DIN EN 14509: 2013 mit sichtbarer und verdeckter Befestigung.
Für ästhetische Gebäudehüllen eignen sich die Sandwichelemente von FischerFIREPROOF MW® plus besonders aufgrund der Plus-Fugen und der verdeckten Befestigungspunkte, die eine makellose Fassadengestaltung ermöglichen. Gleichzeitig erfüllen sie erhöhte Anforderungen an Brandschutz, was sie ideal für Bauprojekte mit spezifischen Voraussetzungen macht. Die Mineralfasersandwich-elemente FischerFIREPROOF MW® plus bestehen aus einem hochfesten, nicht brennbaren Mineralfaserkern und zwei Deckschichten aus oberflächenbeschichtetem Stahl. Sie sind somit in der Lage, zuverlässigen Schutz für Gebäude und Personen zu bieten. Die Geometrie der verbesserten Plus-Fuge verdeckt die Befestiger und verbessert so die Ästhetik. Gleichzeitig bietet die verdeckte Befestigung zusätzlich Schutz gegen Schlagregen.
Ausführungen
FischerFIREPROOF MW® LITE
Unsere Elemente sind mit zwei unterschiedlichen Dämmkernen erhältlich. Die Standardausführung „Lite“ erzielt hervorragende U-Werte.
FischerFIREPROOF MW® SOLID
Der Dämmkern FischerFIREPROOF® MW plus „Solid“ wird verwendet, wenn der Schwerpunkt auf der Statik liegt. Durch den verwendeten Dämmkern sind große Stützweiten möglich.
Kernfeatures
Kombination aus attraktivem Design und hohe Wirtschaftlichkeit für den Industrie- und Gewerbebau
FischerFIREPROOF MW Elemente bestehen aus einem hochfesten, nicht brennbaren Mineralfaserkern (MIWO).
Zwei Deckschichten aus oberflächenbeschichtetem Stahl sowie einem dazwischenliegenden Mineralwollkern (MIWO).
Die Sandwichelement mit Miwo-Kern werden in Dicken von 80 bis 300 mm hergestellt.
Die Fertigelemente lassen sich einfach und schnell montieren.
Vertikale oder horizontale Montage möglich
Unsere Elemente erfüllen damit die erhöhte Anforderung an Brandschutz
Intensiver Forschung
Highlights
Dank unseres jahrzehntelangen Know-hows, präziser Ingenieurarbeit und enger Zusammenarbeit mit der RWTH Aachen bieten wir mit unseren eigens entwickelten Produktmerkmalen herausragende technologische Werte und damit eine erstklassige Produktleistung. Unterschiedliche Dichtungs- und Fugenvarianten wurden speziell entwickelt, um diversen Anforderungen von Bauprojekten gerecht zu werden und individuelle Kundenwünsche in Bezug auf Effizienz und Nachhaltigkeit zu erfüllen.

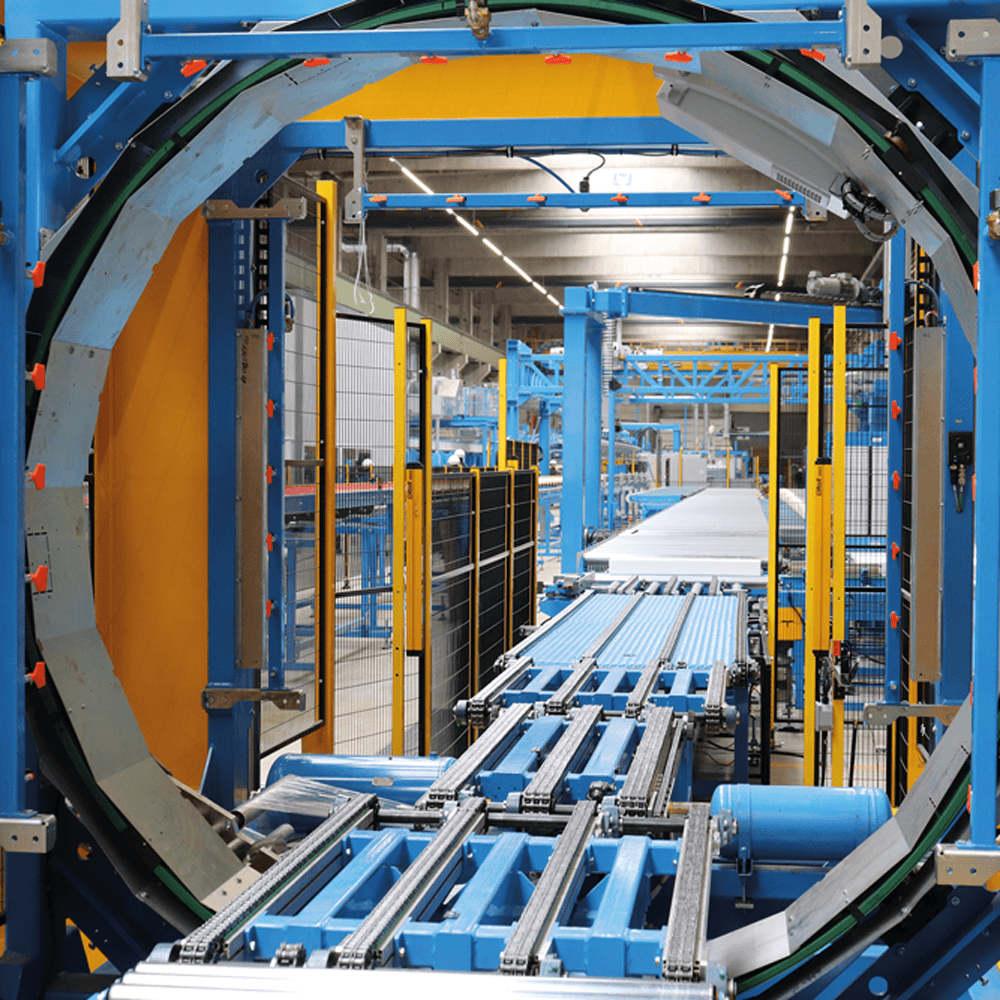

Ein sicheres Handling unserer Produkte
Handling
Die FischerFIREPROOF MW® Sandwichelemente werden als Standart mit Außenschale (A-Seite) nach oben verpackt (Verpackungstyp A/A). Die Sandwichelemente in den Dicken D100 und D120 werden immer verschachtelt verpackt. (Verpackungstyp A/B). Für die Montage der FischerFIREPROOF MW® Sandwichelemente empfehlen wir daher die Montage mit Saugnapftraversen (VIAVAC, Wirth oder Aero Lift ). Beim Be- und Entladen ist darauf zu achten, dass die Sandwichelemente nicht überlastet werden. Daher empfiehlt sich bei langen Elementen der Einsatz von Traversen.
Der Witterungsschutz der Sandwich-Elemente während der Lagerungs-und Bauphase ist zu gewährleisten um spätere Mängel auszuschließen. Stirn- und Längsfugen sind während der Montage gegen Witterung zu schützen.
Oberste Priorität
Brandschutz
Seit den 1960er Jahren haben sich Sandwich-Elemente als Standardbauweise im Industrie- und Gewerbebau etabliert. Seit den 1990er Jahren werden vor allem Sandwich-Elemente mit Mineralwollkern aufgrund ihrer Brandschutzeigenschaften immer beliebter. Die Muster-Industriebau-Richtlinie (MIndBauRL) regelt den Brandschutz von Industriebauten, einschließlich Feuerwiderstandsfähigkeit, Brandverhalten von Baustoffen, Größe des Brandabschnitts, Anordnung der Rettungswege und wirksame Löscharbeiten. Industriebauten, die dieser Richtlinie entsprechen, erfüllen die Schutzziele der Musterbauordnung (MBO). Dies erleichtert Bauherren, Entwurfsverfassern und Fachplanern die Planung und den Behörden die Beurteilung und Genehmigung von Industriebauten, da Erleichterungen oder Abweichungen von den geltenden Brandschutzvorschriften nicht für jeden Einzelfall nachgewiesen werden müssen.

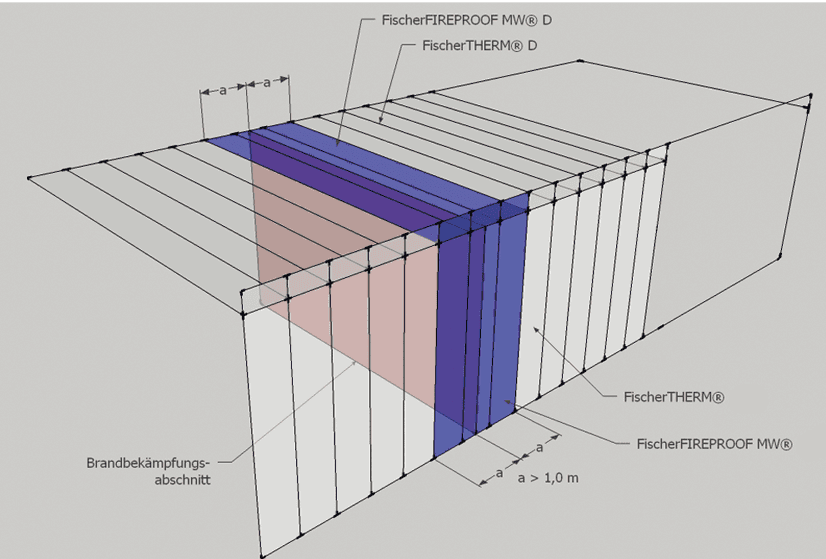

Brandwände und angrenzende Fassadenbauteile
Die Industriebau-Richtlinie ist eine Verordnung, die den Brandschutz von Gebäuden regelt, die häufig mit Sandwich-Elementen errichtet werden. Einige Bestimmungen dieser Richtlinie sind identisch mit denen der Musterbauordnung (MBO) und Landesbauordnung (LBO). Das Hauptziel dieser Richtlinie ist es, Mindestanforderungen an den Brandschutz von Industriebauten festzulegen.
Ein spezifischer Abschnitt der MIndBauRL, nämlich 5.10.3, legt fest, dass geeignete Maßnahmen ergriffen werden müssen, um eine Brandübertragung auf andere Brandabschnitte und Brandbekämpfungsabschnitte zu verhindern. Dazu gehören beispielsweise vorstehende Teile der Brandbekämpfungsabschnitte oder nichtbrennbare Außenwandabschnitte. Es wird auch erwähnt, dass nur Mineralwoll-Sandwich-Elemente diese Anforderungen erfüllen können.
Insgesamt ist die Industriebau-Richtlinie ein wichtiger Bestandteil für die Sicherheit von Industriebauten und trägt dazu bei, dass diese den geltenden Brandschutzvorschriften entsprechen.
Diese Anforderungen der Sandwich-Bauweise erfüllen unsere FischerTHERM® in Kombination mit unserem FischerFIREPROOF MW® plus. Die Elementfugen sind baugleich und lassen sich ohne weitere Maßnahme z. B. Adapter montieren.
Somit ist sichergestellt, dass Sie eine farbchargengleiche Fassade erhalten.

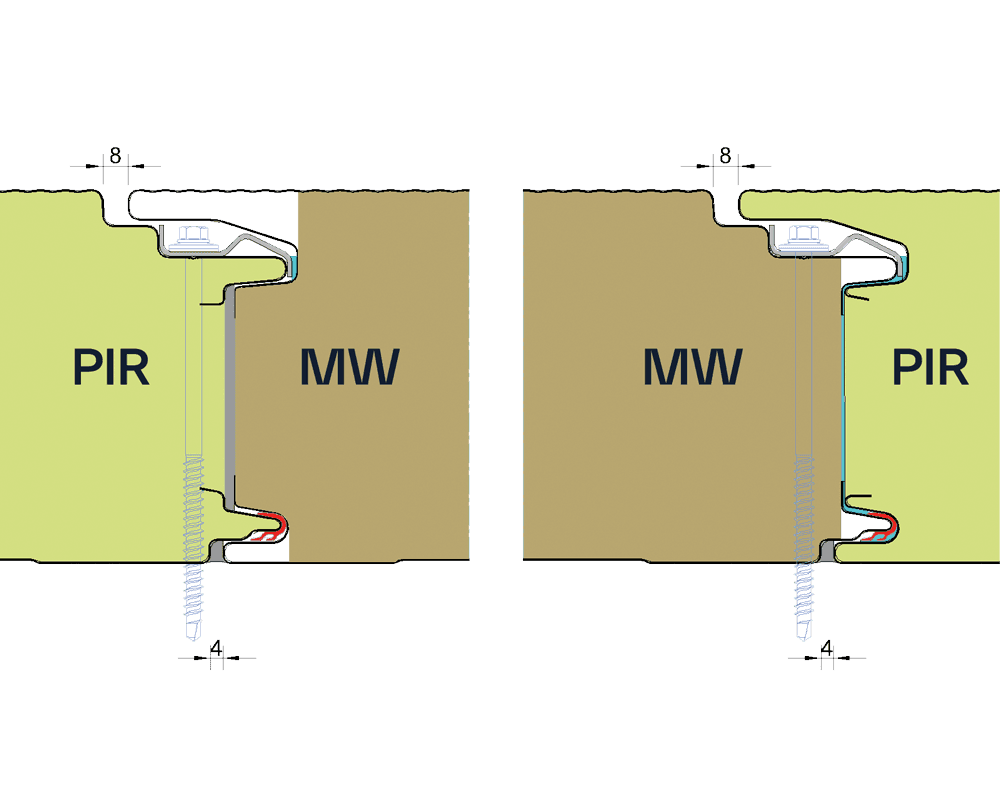

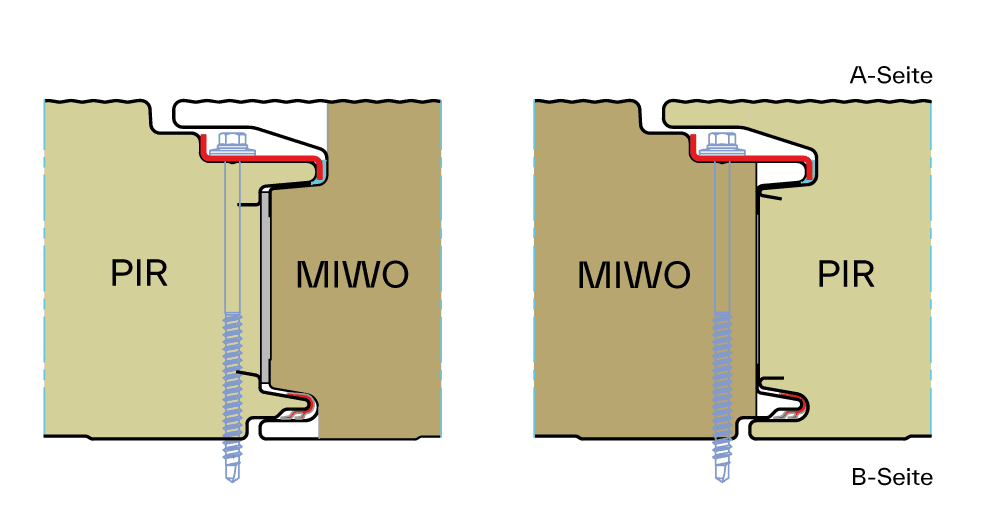

Kombinationsmöglichkeit MIWO mit PIR
Die Kombinationsmöglichkeit bei Brandbekämpfungsabschnitten mit unserer neu entwickelten FischerTHERM® plus+ Fugengeometrie erfordert keinen Adapter mehr und ist somit auch ohne erhöhten Planungs- und Montageaufwand verwendbar. Da passt eins zum anderen! Die Elementdicken 80 / 100 / 120 und 150 kommen für eine Kombinationsmöglichkeit in Betracht.
Fugenvarianten
Standardelemente werden in der Längsfuge ohne Labyrinth (Abb. 1) hergestellt. Auf Kundenwunsch kann optional eine zusätzliche Montageschutzfolie (Abb. 2) zwischen der Außen- und Innenschale angebracht werden. Diese dient als Wettere und Montageschutz bei offenen Bauwerksfugen während des Montagezeitraum.
Die optionale Labyrinth Fuge (Abb. 3) bei FischerFIREPROOF MW® Elementen dient zur Erhöhung der Feuerwiderstandklassen.
Dichtungsvarianten
Standardelemente werden in der Längsfuge mit werkseitigen Dichtbändern auf der A und B Seite (Abb. 4) versehen. Die klimatischen Bedingungen im Gebäudeinneren bei beheiztem Gebäude sind hierfür maßgebend. Grundsätzlich ist auf eine dampfdichte Verlegung der Paneele zu achten.
Die thermischen Eigenschaften der Wandelemente können durch die optionale verbaute EPDM-Dichtung (Abb. 5) auf der Innenseite (B Seite) noch weiter verbessert werden. Die EPDM Energy Saver Dichtung ermöglicht eine zusätzliche Energieeinsparungen von bis zu 10 Prozent.
FischerFIREPROOF MW® plus LITE
Der Lite-Kern (FFL01) bietet Fassadenelementen eine deutlich höhere Dämmleistung als herkömmliche Produkte.
- Produktionslänge 2,0 - 18,0 m
- Kurzlängen 0,5 - 2,0 m
- Maximales Paketgewicht 3,5t
- Pakethöhe 1,2 m
FischerFIREPROOF MW® plus LITE (○ = Lieferzeit auf Anfrage)
Material
- Kern
- LITE
- LITE
- LITE
Oberflächenausführung
- Seite ASeite B
- M, V, L, EL, E
- M, V, L, EL, E
- M, V, L, EL, E
Bleckdicke [mm]
- Seite ASeite B
- 0,60,5
- 0,60,5
- 0,60,5
Baubreiten [mm]
- StandartSonder
- 1.000600
- 1.000900
- 1.0001.200
- 80
- ●
- ●
- ●
- 100
- ●
- ●
- ●
- 120
- ●
- ●
- ●
- 150
- ●
- ●
- ●
- 172
- ●
- ●
- ●
- 200
- ●
- ●
- ●
- 240
- ○
- ○
- ○
- 300
- ●
- ●
- ●
Technische Eigenschaften LITE
Eigenschaft
- Elementdicke (mm) (D)
- Gewicht (0,60/0,50) (kg/m²)
- Baustoffklasse des Dämmkerns (EN 13501-1)
- Feuerwiderstandsklasse (EN 13501-2)
- Wärmedurchgangskoeffizient U (W/m²K)
- Schalldämmwert (C; Ctr) dB (EN 14509)
- Wasserdurchlässigkeit (EN 14509)
- Verpackung (Lagen / Paket)
MW plus
- 80
- 18,04
- A2-s1,d0
- NPD
- 0,551
- NPD
- NPD
- 14
MW plus
- 100
- 20,04
- A2-s1,d0
- NPD
- 0,434
- NPD
- NPD
- 11
MW plus
- 120
- 22,04
- A2-s1,d0
- NPD
- 0,360
- NPD
- NPD
- 9
MW plus
- 150
- 25,09
- A2-s1,d0
- NPD
- 0,288
- NPD
- NPD
- 7
MW plus
- 172
- 27,24
- A2-s1,d0
- NPD
- 0,251
- NPD
- NPD
- 6
MW plus
- 200
- 30,04
- A2-s1,d0
- NPD
- 0,215
- NPD
- NPD
- 4
MW plus
- 240
- 34,04
- A2-s1,d0
- NPD
- 0,179
- NPD
- NPD
- 4
MW plus
- 300
- 40,04
- A2-s1,d0
- NPD
- 0,142
- NPD
- NPD
- 3
FischerFIREPROOF MW® plus SOLID
Der Solid-Kern (FFS02) bietet den Fassadenelementen bessere statische Werte und höhere Feuerwiderstandsklassen bei einer veränderten Dämmleistung.
- Produktionslänge 2,0 - 18,0 m
- Kurzlängen 0,5 - 2,0 m
- Maximales Paketgewicht 3,5t
- Pakethöhe 1,2 m
FischerFIREPROOF MW® plus SOLID (○ = Lieferzeit auf Anfrage)
Kern- material
- Kern
- SOLID
- SOLID
- SOLID
Oberflächen- ausführung
- Seite ASeite B
- M, V, L, EL, E
- M, V, L, EL, E
- M, V, L, EL, E
Bleckdicke [mm]
- S. AS. B
- 0,60,5
- 0,60,5
- 0,60,5
Baubreiten [mm]
- StandardSonder
- 1.000600
- 1.000900
- 1.0001.200
MW plus
- 80
- ●
- ●
- ●
MW plus
- 100
- ●
- ●
- ●
MW plus
- 120
- ●
- ●
- ●
MW plus
- 150
- ●
- ●
- ●
MW plus
- 172
- ●
- ●
- ●
MW plus
- 200
- ●
- ●
- ●
MW plus
- 240
- ○
- ○
- ○
MW plus
- 300
- ●
- ●
- ●
Technische Eigenschaften SOLID
Eigenschaft
- Elementdicke (mm) (D)
- Gewicht (0,60/0,50) (kg/m²)
- Baustoffklasse des Dämmkerns (EN 13501-1)
- Feuerwiderstandsklasse (EN 13501-2)
- Wärmedurchgangskoeffizient U (W/m²K)
- Schalldämmwert (C; Ctr) dB (EN 14509)
- Wasserdurchlässigkeit (EN 14509)
- Verpackung (Lagen / Paket)
MW plus
- 80
- 19,64
- A2-s1,d0
- NPD
- 0,575
- NPD
- NPD
- 14
MW plus
- 100
- 22,04
- A2-s1,d0
- NPD
- 0,453
- NPD
- NPD
- 11
MW plus
- 120
- 24,44
- A2-s1,d0
- NPD
- 0,376
- NPD
- NPD
- 9
MW plus
- 150
- 28,04
- A2-s1,d0
- NPD
- 0,300
- NPD
- NPD
- 7
MW plus
- 172
- 30,68
- A2-s1,d0
- NPD
- 0,262
- NPD
- NPD
- 6
MW plus
- 200
- 34,04
- A2-s1,d0
- NPD
- 0,225
- NPD
- NPD
- 5
MW plus
- 240
- 38,84
- A2-s1,d0
- NPD
- 0,187
- NPD
- NPD
- 4
MW plus
- 300
- 46,04
- A2-s1,d0
- NPD
- 0,149
- NPD
- NPD
- 3
Oberflächenausführungen der Deckschalen
LINIERUNGEN
Fischer Profil bietet eine große Auswahl an Elementtypen für Wände und Dächer, die entweder Standardfugen oder verdeckte Fugen aufweisen. Darüber hinaus stehen verschiedene Oberflächenausführungen (Linierungen und Beschichtungen) zur Verfügung, um so architektonische Projektanforderungen zu erfüllen und Gestaltungsmöglichkeiten zu erweitern.
So können Sie sicher sein, dass alle individuellen Anforderungen Ihres Projekts erfüllt werden.
A-Seite (Außenschale):
Mikrolinierung - M (M 8)
Mikrolinierung - V (V 16)
Linierung - L (L 52)
Eben – E
B-Seite (Innenschale):
Linierung – L (L 52)
Eben – E
Dauerhafter Schutz für die Wandelemente
BESCHICHTUNG
Je nach atmosphärischer Beanspruchung stehen unterschiedliche Beschichtungssysteme zur Auswahl. Sie bestehen zumeist aus einem metallischen Überzug und einer organischen Beschichtung. Hierdurch wird ein hoher Korrosionsschutz, eine beständige Ästhetik und ein breites Spektrum verfügbarer Farbtöne gewährleistet.
Wir bieten eine Vielzahl an Standardbeschichtungen und Beschichtungssystemen an: Colorcoat Prisma®, Colorcoat HPS200 Ultra®, Colorcoat HPS200 Ultra® und Colorcoat Prisma® sind hochleistungsfähige Stahlprodukte, die sich ideal für Industrie- und Gewerbegebäude eignen. Colorcoat HPS200 Ultra® bietet hervorragenden Korrosionsschutz und perfekt geschützte Schnittkanten, während Colorcoat Prisma® dank seiner hochmodernen Dreischicht-Fertigungstechnologie eine optimale UV-Beständigkeit und europäische Spitzenwerte im Korrosionsschutz bietet.
Garantie
Für alle Bestandteile der Gebäudehülle mit Colorcoat Prisma® und Colorcoat HPS200 Ultra®. Confidex® ist das Ergebnis von über 50-jähriger Erfahrung in der Beschichtungstechnologie und der Produktentwicklung. Die Garantie gilt ab dem Zeitpunkt der Produktregistrierung.
Garantien von anderen Herstellern bandbeschichteter Stahlprodukte haben oft eine kürzere Laufzeit, sind undeutlich beschrieben und enthalten viele Ausschlussklauseln. Confidex® hingegen ist klar und deutlich formuliert und garantiert die komplette Instandsetzung, sollte der unwahrscheinliche Fall einer defekten Beschichtung auftreten. Somit bietet die Confidex® Garantie dem Gebäudebesitzer ein Höchstmaß an Sicherheit.
