Sandwichelement Dach

FischerTHERM® D

  • Hervorragende Wärmedämmung und Luftdichtheit
  • Attraktives Design und hohe Wirtschaftlichkeit
  • Effiziente Leichtbauweise
  • Niedriger Wärmedurchgangskoeffizient (U-Wert)
  • Die optionale DUO-Dichtung wird werkseitig verbaut und ermöglicht zusätzliche Energieeinsparungen von bis zu 10 Prozent®
  • Schnelle und einfache Montage der Fertigelemente

Produktmuster anfordernarrow-gt

icon-url

Wärmedurchgangskoeffizient

Von bis zu von 0,162 W/(m2K)

icon-url

Kernstärke

30 bis 140 mm

icon-url

Leichtbauweise mit hoher Steifigkeit

Große Stützweiten, trotz geringem Gewicht

Flexibilität für jeden Anwendungsbereich

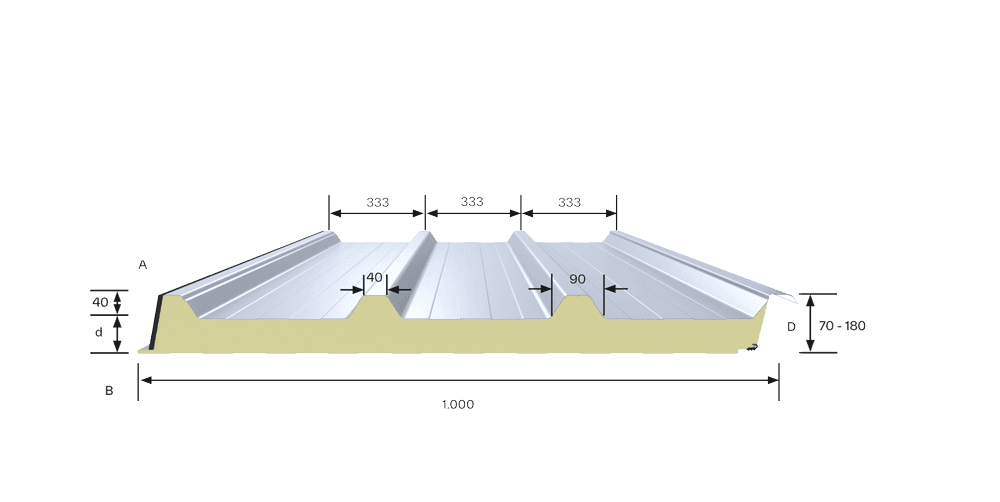

Je nach Anwendungsbereich und gewünschter Wärmedämmung kann eine Dicke von 70 bis 180 mm (Kernstärken 30 bis 140 mm). Die Baubreite der Elemente liegt bei 1.000 mm und die maximal verfügbare Länge bei 26,4 Metern. Während die Oberfläche der Außenschale trapezprofiliert ist, ist bei der Innenschale eine Auswahl zwischen „Linierung“ und „Eben“ möglich.

product-feature

Beschichtungen

Die angebotenen Beschichtungsvarianten für FischerTHERM®-Dachelemente verbinden eine anspruchsvolle Ästhetik mit einem hohen Korrosionsschutz. Ausgewählt werden kann zwischen den Premiumbeschichtungen Colorcoat HPS200 Ultra® und Colorcoat Prisma® sowie einem breiten Spektrum verfügbarer Farbtöne mit exzellentem UV-Schutz. Auf beide Premiumbeschichtungen gewährt Fischer Profil die Confidex® Garantie mit einer Laufzeit von bis zu 40 Jahren.

product-feature

Kernstärke

Produkt / Angaben

  • Dicke
  • Kernstärke

    D 70

    • 70
    • 30

      D 80

      • 80
      • 40

        D 100

        • 100
        • 60

          D 120

          • 120
          • 80

            D 140

            • 140
            • 100

              D 140 IB

              • 140
              • 100

                D 160

                • 160
                • 120

                  D 180

                  • 180
                  • 140

                    Technische Eigenschaften

                    Element- bezeichnung THERM® D

                    • D 70
                    • D 80
                    • D 100
                    • D 120
                    • D 140
                    • D 160
                    • D 180

                      Blechdicke Innen / Außen

                        • 0,5
                          0,4
                        • 0,5
                          0,4
                        • 0,5
                          0,4
                        • 0,5
                          0,4
                        • 0,5
                          0,4
                        • 0,5
                          0,4
                        • 0,5
                          0,4

                        Element- dicke [mm]

                        • 70
                        • 80
                        • 100
                        • 120
                        • 140
                        • 160
                        • 180

                          empfohlene max. Länge [m]

                          • 26
                          • 26
                          • 26
                          • 26
                          • 26
                          • 26
                          • 26

                            Element- gewicht [kg/m²]

                            • 10,5
                            • 10,9
                            • 11,7
                            • 12,5
                            • 13,4
                            • 14,0
                            • 15,1

                              U-Wert DIN EN 14509 [(m²K)/W]

                              • 0,698
                              • 0,536
                              • 0,366
                              • 0,278
                              • 0,224
                              • 0,188
                              • 0,162

                                U-Wert nach DIN EN 14509 [(m²K)/W], ohne Fuge

                                • 0,661
                                • 0,513
                                • 0,355
                                • 0,271
                                • 0,219
                                • 0,184
                                • 0,159

                                  Gesamt-Wärmedurchlassw. n. DIN EN 6949 (o. Fuge) [(m²K)/W]

                                  • 1,5
                                  • 1,9
                                  • 2,8
                                  • 3,7
                                  • 4,6
                                  • 5,4
                                  • 6,3

                                    Bauweise

                                    Ultraleicht und große Stützweiten

                                    Das geringe Gewicht der Fertigelemente von FischerTHERM® Dach und die gleichzeitig sehr hohe Steifigkeit ermöglichen große Stützweiten. Hierdurch ergibt sich eine Vielzahl von Vorteilen, unter anderem geringe Bauzeiten, eine besonders wirtschaftliche Bauweise, eine einfache und schnelle Montage sowie eine leichte Demontierbarkeit mit anschließender Wiederverwendbarkeit. Für Solar- und Gründachanwendungen empfehlen wir unser tragendes Element FischerTHERM® Carrier D mit unterschiedlichen Montage und Zubehörsystemen.

                                    Aufbau

                                    Einfache Montage und sichere Begehbarkeit

                                    Mit ihren breiten Untergurten ermöglichen die Dachelemente von FischerTHERM® ein einfaches Begehen während der Montage. Eine optimale Abdichtung gegen das Eindringen von Oberflächenwasser bietet die große Längsstoßüberlappung mit zusätzlichem Labyrinth. Feine Bohrhilfsnuten tragen dazu bei, dass der Bohrer nicht verrutscht und verhindern so mögliche Beschädigungen der Kunststoffbeschichtung. Wenn sichtbare Dichtschrauben bei FischerTHERM-Dachelementen unerwünscht sind, kann das FischerTHERM® plusdach verwendet werden. Die plus-Schiene deckt die Befestigungspunkte ab, verbessert so die Ästhetik und bietet noch mehr Schutz gegen Niederschlags- und Tauwasser.

                                    Kernfeatures

                                    Kombination aus attraktivem Design und hohe Wirtschaftlichkeit für den Industrie- und Gewerbebau

                                    • Zwei Deckschichten aus oberflächenbeschichtetem Stahl sowie einem dazwischenliegenden Kern aus Polyurethan-Hartschaum, der FCKW- und HFCKW-frei ist.

                                    • Die trapezprofilierten Dachelemente werden in Dicken von 70 bis 180 mm hergestellt.

                                    • Die Fertigelemente lassen sich einfach und schnell montieren.

                                    • Aufgrund ihres geringen Gewichts und der sehr hohen Steifigkeit können große Stützweiten erreicht werden.

                                    • Alle FischerTHERM®-Dachelemente verfügen zudem über eine hervorragende Wärmedämmung und Luftdichtheit.

                                    • Die optionale DUO-Dichtung wird werkseitig verbaut und ermöglicht zusätzliche Energieeinsparungen von bis zu 10 Prozent.®

                                    Download - weitere im Downloadbereich

                                    Bitte öffnen Sie diesen Downloadbereich, um sich die Produktunterlagen zu diesem Element herunterladen zu können.
