Sandwichelement Dach
FischerTHERM® ECO D
- Hervorragende Wärmedämmung und Luftdichtheit
- Attraktives Design und hohe Wirtschaftlichkeit
- Effiziente Leichtbauweise
- Niedriger Wärmedurchgangskoeffizient (U-Wert)
- Schnelle und einfache Montage der Fertigelemente
- Andere Bleckdicken auf Anfrage erhältlich und zugelassen
- FischerTHERM® Eco D = SAB D-TG-Eco Brand of SAB-profiel
Wärmedurchgangskoeffizient
Von bis zu von 0,159 W/(m2K)
Kernstärke
30 mm
Leichtbauweise mit hoher Steifigkeit
Große Stützweiten, trotz geringem Gewicht
**Die FischerTHERM® Eco – Dachelemente für den Industrie- und Gewerbebau überzeugen mit ihrem leichten Gewicht. Die Außenseite der Leichtbau-Elemente besteht aus oberflächenbeschichtetem Stahl, die Innenseite ist mit einer dünnen Aluminium-Stucco-Beschichtung versehen. Der dazwischenliegende Kern aus Polyurethan-Hartschaum ist FCKW- und HFCKW-frei und somit nicht ozonschichtschädigend. **
Die Elementdicke beträgt 70 mm und die maximal verfügbare Länge beträgt 18 Meter. Die Oberfläche der Außenschale ist trapezprofiliert.
Das neue Leichtbau FischerTHERM® Eco – Dachelement überzeugt mit der gleichen Wärmedämmung wie unsere FischerTHERM® – Dachelemente, ist im Vergleich zu den normalen Sandwichelementen jedoch deutlich kosteneffizienter.
Die neuen Dachelemente weisen zusätzlich die gleiche Wärmedämmung auf und verfügen über eine hohe Luftdichtheit.
Die statische Sicherheit ist durch die typengeprüften Querschnitts- und Bemessungswerte nach DIN EN 1993-1-3 nachgewiesen.
Ein schaumfreier Bereich ist bei Elementen mit einer Länge von mindestens 2.600 mm + Überlappung realisierbar, auf Wunsch ist die Überlappung von 50 bis 300 mm erhältlich.
Auf Anfrage können unsere Dachelemente A/A/A/A gestapelt werden (Oktopus).
Das geringe Gewicht der Fertigelemente von FischerTHERM® Eco D ermöglicht geringe Bauzeiten, eine besonders wirtschaftliche Bauweise, eine einfache und schnelle Montage sowie eine leichte Demontierbarkeit mit anschließender Wiederverwendbarkeit.
Ein** schaumfreier Bereich** ist bei Elementen mit einer Länge von mindestens 2.600 mm + Überlappung realisierbar, auf Wunsch ist die Überlappung von 50 bis 300 mm erhältlich.
Auf Anfrage können unsere Dachelemente A/A/A/A gestapelt werden (Oktopus).
Das geringe Gewicht der Fertigelemente von FischerTHERM® Eco D ermöglicht geringe Bauzeiten, eine besonders wirtschaftliche Bauweise, eine einfache und schnelle Montage sowie eine leichte Demontierbarkeit mit anschließender Wiederverwendbarkeit.
Bauweise
Ultraleicht und große Stützweiten
Das geringe Gewicht der Fertigelemente von FischerTHERM® Dach und die gleichzeitig sehr hohe Steifigkeit ermöglichen große Stützweiten. Hierdurch ergibt sich eine Vielzahl von Vorteilen, unter anderem geringe Bauzeiten, eine besonders wirtschaftliche Bauweise, eine einfache und schnelle Montage sowie eine leichte Demontierbarkeit mit anschließender Wiederverwendbarkeit. Als tragende Elemente können auf FischerTHERM® Dach auch Montagesysteme für Solar- und Photovoltaik-Anlagen installiert werden.
Aufbau
Einfache Montage und sichere Begehbarkeit
Mit ihren breiten Untergurten ermöglichen die Dachelemente von FischerTHERM® ein einfaches Begehen während der Montage. Eine optimale Abdichtung gegen das Eindringen von Oberflächenwasser bietet die große Längsstoßüberlappung mit zusätzlichem Labyrinth. Feine Bohrhilfsnuten tragen dazu bei, dass der Bohrer nicht verrutscht und verhindern so mögliche Beschädigungen der Kunststoffbeschichtung. Wenn sichtbare Dichtschrauben bei FischerTHERM-Dachelementen unerwünscht sind, kann das FischerTHERM® plusdach verwendet werden. Die plus-Schiene deckt die Befestigungspunkte ab, verbessert so die Ästhetik und bietet noch mehr Schutz gegen Niederschlags- und Tauwasser.
Kernfeatures
Kombination aus attraktivem Design und hohe Wirtschaftlichkeit für den Industrie- und Gewerbebau
Zwei Deckschichten aus oberflächenbeschichtetem Stahl sowie einem dazwischenliegenden Kern aus Polyurethan-Hartschaum, der FCKW- und HFCKW-frei ist.

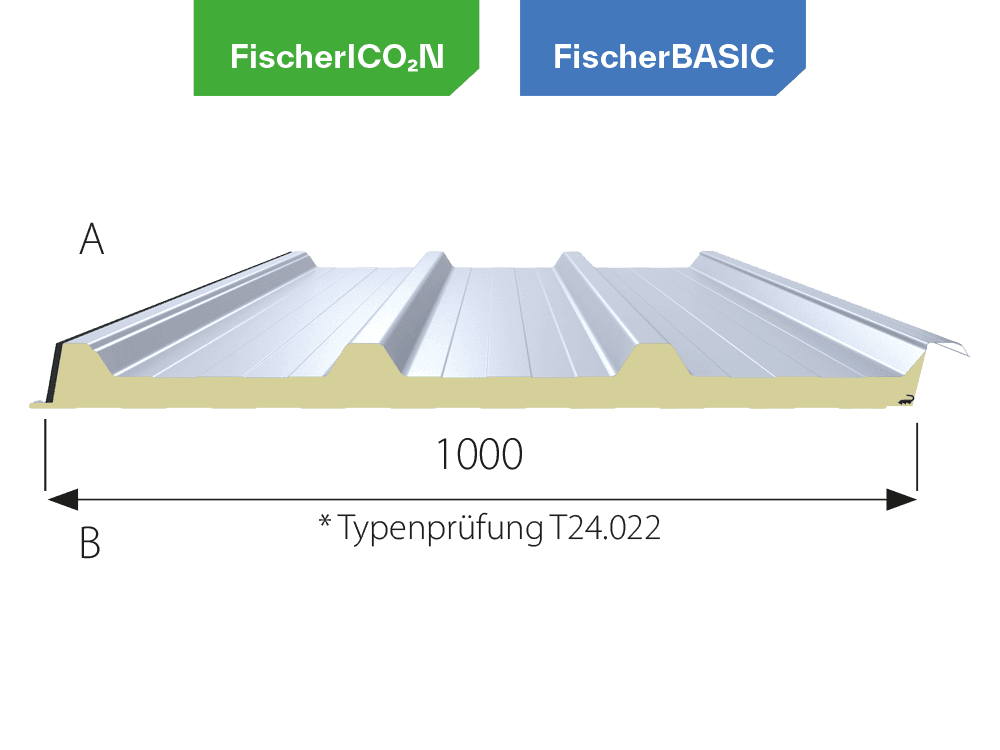

Die trapezprofilierten Dachelemente werden in Dicken von 70 bis 180 mm hergestellt.
Die Fertigelemente lassen sich einfach und schnell montieren.
Aufgrund ihres geringen Gewichts und der sehr hohen Steifigkeit können große Stützweiten erreicht werden.
Alle FischerTHERM®-Dachelemente verfügen zudem über eine hervorragende Wärmedämmung und Luftdichtheit.
Ein schaumfreier Bereich ist bei Elementen mit einer Länge von mindestens 2.600 mm + Überlappung realisierbar
Auf Wunsch ist die Überlappung von 50 bis 300 mm
Auf Anfrage können unsere Dachelemente A/A/A/A gestapelt werden (Oktopus)
Technische Eigenschaften FischerTHERM®
Elemetbezeichnung
Elemetbezeichnung
- ECO D 70
Blechdicke [mm] Innen/Außen
Blechdicke [mm] Innen/Außen
- 0,55Alu-Folie
Elementdicke [mm]
Elementdicke [mm]
- 70
empfohlene max. Länge [m]
empfohlene max. Länge [m]
- 18,0
Elementgewicht [kg/m²]
Elementgewicht [kg/m²]
- 6,6
Wärmedurchgangskoeffizient (Fugeneinflusses-Konformität DIN EN 14509) [(m²K)/W]
Wärmedurchgangskoeffizient (Fugeneinflusses-Konformität DIN EN 14509) [(m²K)/W]
- 0,50
