Lösung mit dem Solarbefestigungspartner Aerocompact
FischerTHERM® Carrier D mit Aerocompact-Solarmodulbefestigung
- Solar-Systemlösungen mit Aerocampact (Compactmetal TR)
- In Verbindung mit FischerTHERM Carrier D
- Effiziente Leichtbauweise
- Niedriger Wärmedurchgangskoeffizient (U-Wert)
- Die optionale DUO-Dichtung wird werkseitig verbaut und ermöglicht zusätzliche Energieeinsparungen von bis zu 10 Prozent®
- Schnelle und einfache Montage der Fertigelemente
Solar
Element für Solarbefestigungssystem
Neue Reformen und Gesetze zur Solarpflicht im Nichtwohnbereich erfordern: Planung, Bau und Betrieb im partnerschaftlichen Dialog!
Solarlösungen stellen eine der besten Möglichkeiten für Bauherren dar, die CO₂-Gebäudebilanz zu verringern.
Basierend auf unseren hochwertigen Sandwichelementen haben wir ganzheitliche Systeme für Dächer und Fassaden entwickelt.
Die Sandwichelemente aus unserer Carrierproduktreihe bieten die Möglichkeit, Solarprojekte effizient auszuführen. Gemeinsam mit unseren langjährigen Partnern entwickeln wir innovative Systemlösungen, um Ihre nachhaltige Lieferkette zu stärken.

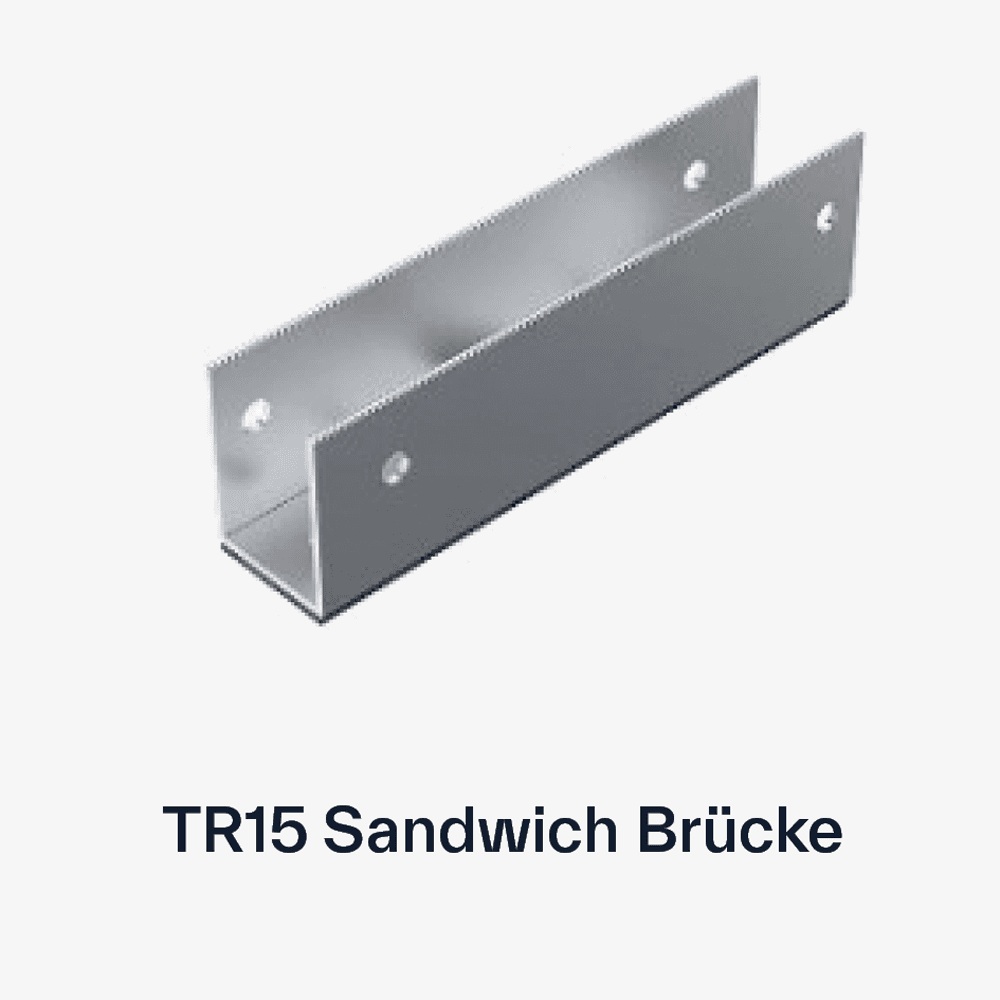

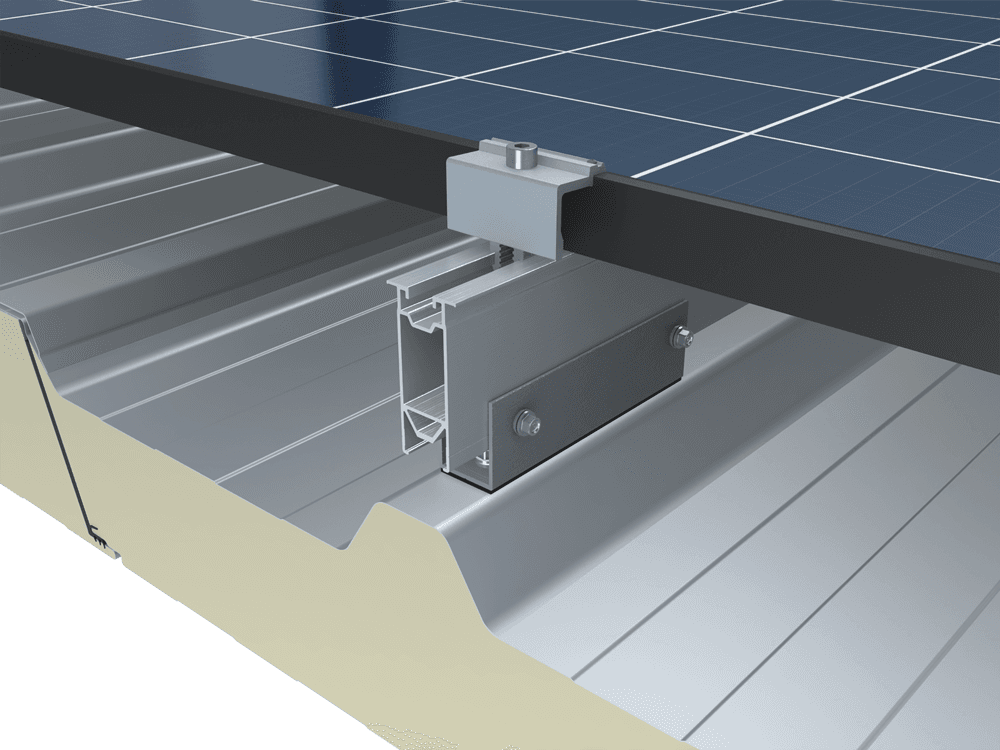

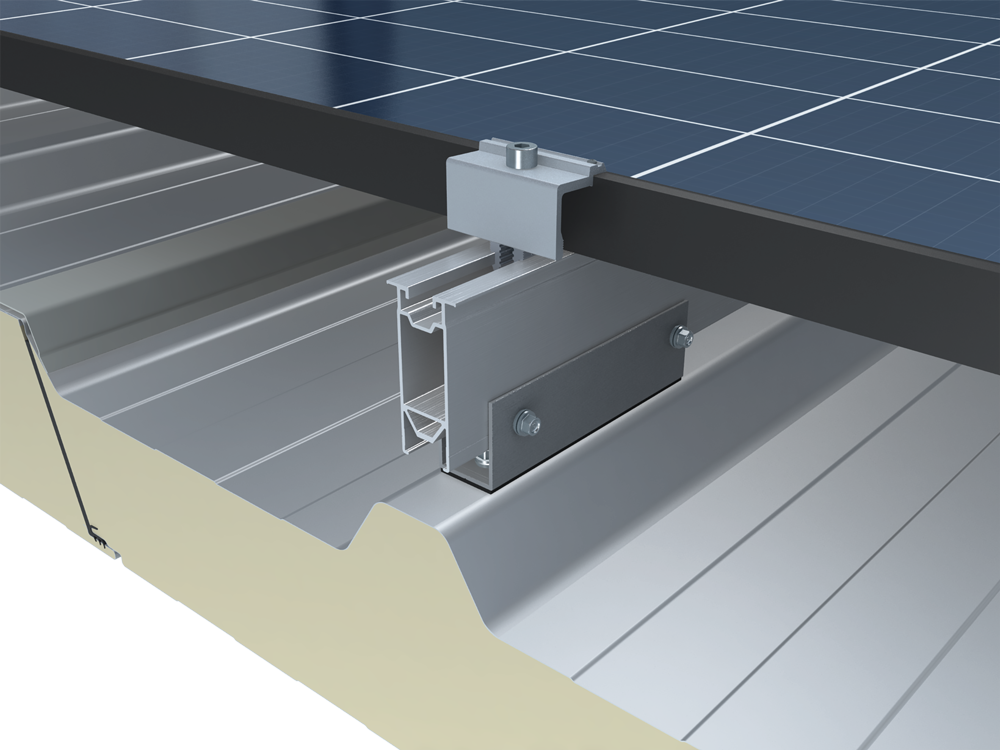

Das System von Aerocompact COMPACTMETAL TR auf Sandwichpaneelen
Die TR-Langschiene nimmt über große Spannweiten Lasten auf. Schnee- und Windlasten werden über ein patentiertes Auflagenkonzept direkt in die Unterkonstruktion eingeleitet. Zwischenauflagerpositionen werden statisch ermittelt und verhindern eine zu starke Durchbiegung der Schiene.
- Revolutionäre Direktbefestigung von PV-Modulen in der Tragkonstruktion.
- Selbsttragendes System - Keine Beschädigung der Oberschicht

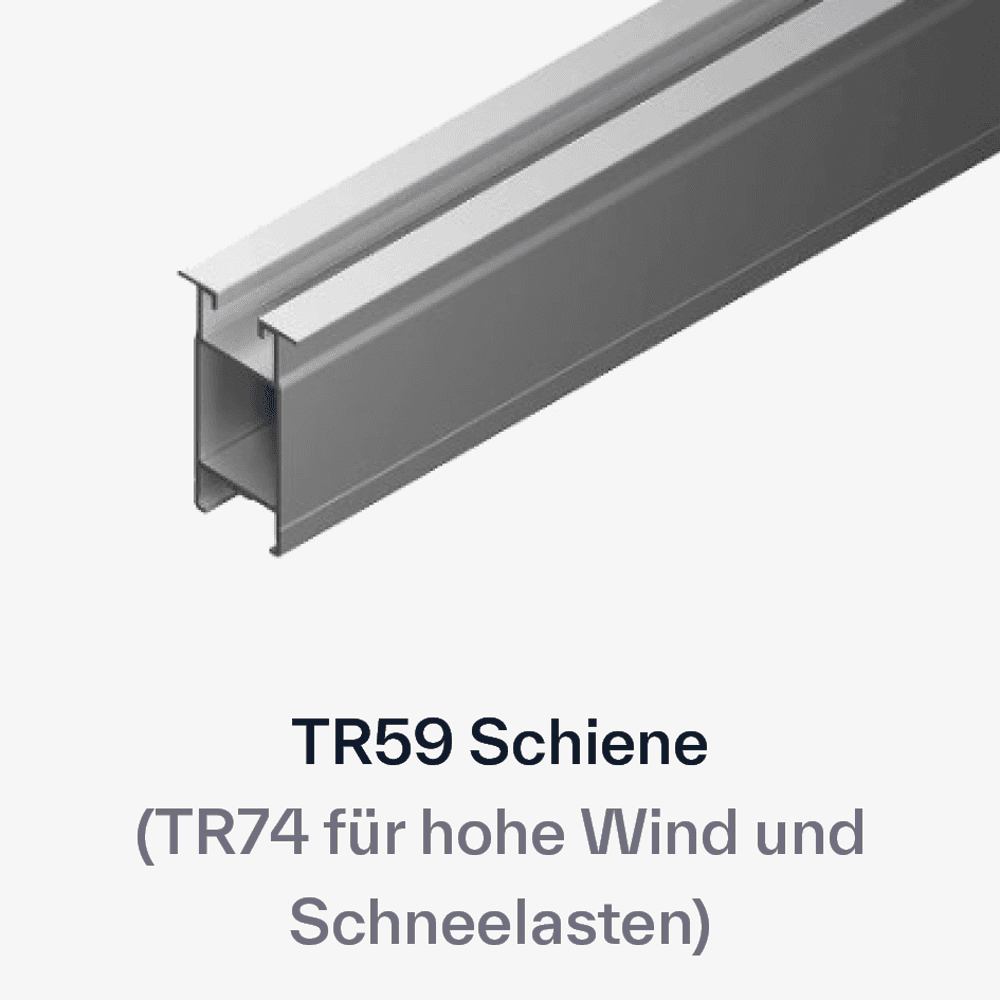

- Hält hohe Schnee- und Windlasten - Höhere Schneelasten: COMPACTMETAL TR74 - Normale Schneelasten: COMPACTMETAL TR59
- TR-Langschiene kann über große Weiten Last aufnehmen
- Große Pfettenabstände können überbrückt werden
Abgestimmte Konstruktionssysteme mit Zulassung
Die Konstruktionssysteme für Photovoltaikanlagen müssen in der bauaufsichtlichen Zulassung der Sandwichbauteile geregelt sein. Bei Sandwichelementen handelt es sich, im Gegensatz zu Trapezprofilen, um Verbundbauteile, bei denen alle möglichen Einflussgrößen geprüft und in der „Allgemeinen bauaufsichtlichen Zulassung“ (abZ) geregelt sind.
Ob Bestands- oder Neubauten – das für Sie passende System ist Teil unserer allgemeinen bauaufsichtlichen Zulassung (abZ).
Die PV-Systeme

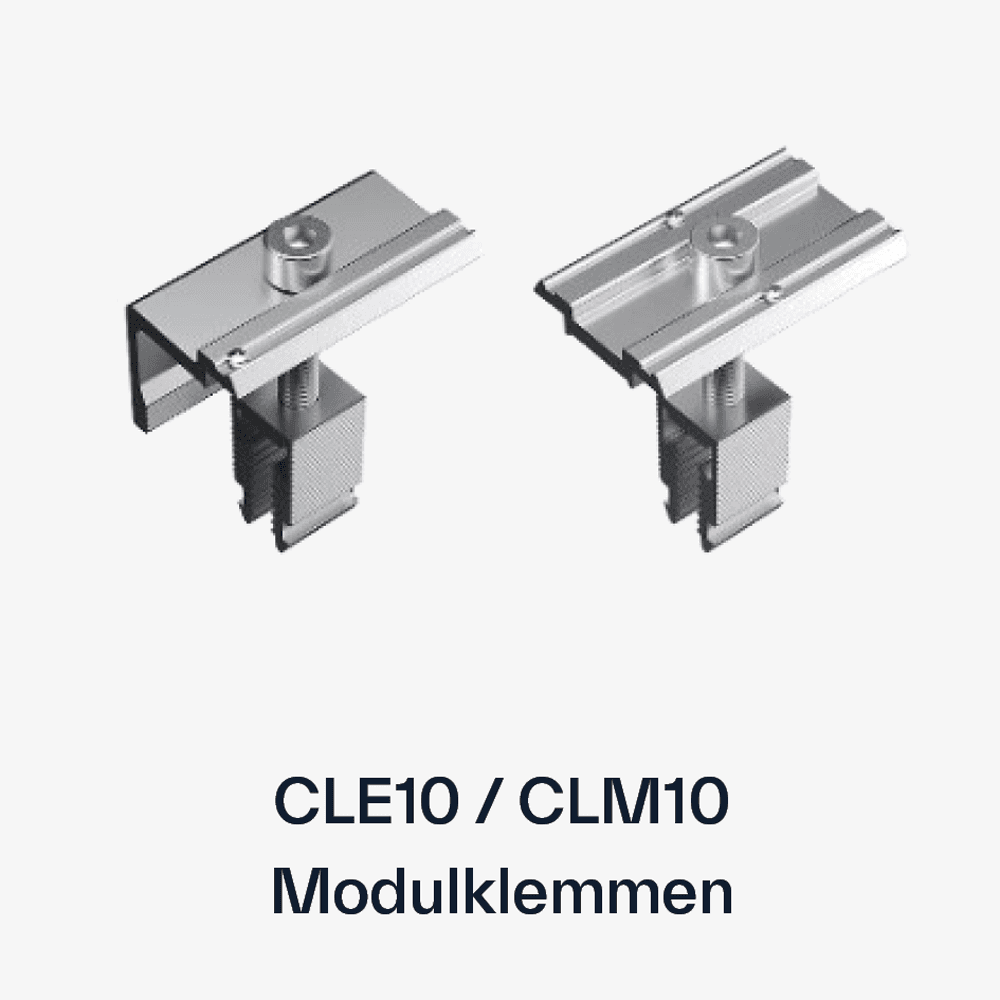

Das Alter des Gebäudes und die damit verbundene Zulassung der Elemente bestimmt welches System genutzt werden kann. Die Solarmodule werden dachparallel verlegt. Abhängig von dem System, werden verschiedene Schienen und Halter angebracht, auf die die PV-Module geklemmt werden. Die Anbindung an die Sandwichelemente kann dabei auf verschiedenen Weisen erfolgen:
- Lasteinleitung direkt in die Unterkonstruktion
- Befestigung auf oder an den Hochsicken, in der Oberschale
Weitere Informationen zu unseren Systempartnern können Sie unserer Broschüre Solarbefestigungssysteme für Sandwichelemente entnehmen
Sandwich-Montagesystem
Das patentierte COMPACTMETAL TR-System ist eine selbsttragende Langschienen-PV-Unterkonstruktion für die dachparallele Montage von PV-Modulen auf Sandwichblechdächer. Das innovative Befestigungskonzept zur sicheren Krafteinleitung in die Unterkonstruktion wird von namhaften Sandwichpaneelherstellern empfohlen. Der geschützte Statikalgorithmus im AEROTOOL verhindert eine Überlastung der Sandwicheindeckung – auch bei höchsten Schneelasten.
